產品特點：

u 高速精密步控系統，有效避免了測力超負載，同時大大提高了加載速度

u 一鍵式操作，Z軸自動上升，加載、保荷、卸載力值一體完成，真正實現全自動操作

u 測試精度高，測量范圍寬

u 上下限設置，超差報警

u 曲面修正，對柱面、球面測量結果自動修正

u 特殊設計的壓頭水平方向伸出，可以測量環狀、管狀等普通硬度計無法測量的零件，標準配置可測試小到內徑40mm，定制壓頭可測試小到內徑25mm

u 重復性精度高

u 操作方便，中英文界面可切換（可定制其他語言版本）

u 開機即用，無需安裝砝碼，安裝調試方便

u 自動升降平臺和自動負載初始試驗力，能夠確保測力穩定生成

u 測試過程曲線顯示，可直觀顯示材料特性，方便觀測和學習

u 設置密碼保護設置參數

u 保存更多的樣品和試驗信息

u 采用模塊式設計，維修方便

產品提升：

“奧龍芯”高速精密步控系統，實現高精度快速測試提升執行機構控制精度

“奧龍芯”系統屬于微秒級控制系統。可實現高速步控。

提升設備的綜合性能，提高設備的檢測精度以及速度

1.提升處理力傳感器模擬信號的能力。換“眼” 2.提升處理整體數字信號的能力。換“芯” 3.提升位移測量的精度。換“耳” 4.提升電機控制的精度。換“手” 5.改善人機界面。換“臉”

對位移傳感器設置專用的管理裝置QEI

    原主板無專用管理裝置，CPU一定要在整個加載過程中不斷親自處理位移傳感器信號。

設置專用管理裝置后，CPU只需在開始和結束兩個時間點上讀取數據即可，加載過程CPU可集中資源管理力傳感器和加載電機，使得控制更為快速，精度更高。

導入日本高精度磁柵位移傳感器

原位移傳感器為國產光柵位移傳感器。存在一致性差，需要與設備進行配套選別的問題。

日本高精度位移傳感器一致性高。受環境影響更小。

   傳統電加荷洛氏硬度計力值加載過程慢，如果加載速度要控制在國標GBT230/T-91要求的8秒內，則會出現如圖中紅色曲線在試驗力F總時不斷的過沖和卸除來接近F總的現象。其導致的結果，一是硬度計一定要放慢試驗的速度，造成檢測時間過長；二是過沖現象一定程度上影響了試驗精度。

本設備采用更先進適用的中央處理芯片，高速響應整個硬度試驗的過程，每一次硬度試驗的啟動到結束，中央處理芯片會超高速的處理1.8萬—3萬組數據。將傳統電加荷硬度計需要8秒才可以做到的加載動作，縮短到1.75秒(ISO6508-1:99統一了試驗力施加時間為1~8s之內)。如圖中藍色曲線所示，實現加載過程的速度達到極速，加載到總試驗力的過程中力值平滑無過沖， 提高了電加荷硬度計的加載速度和精度。

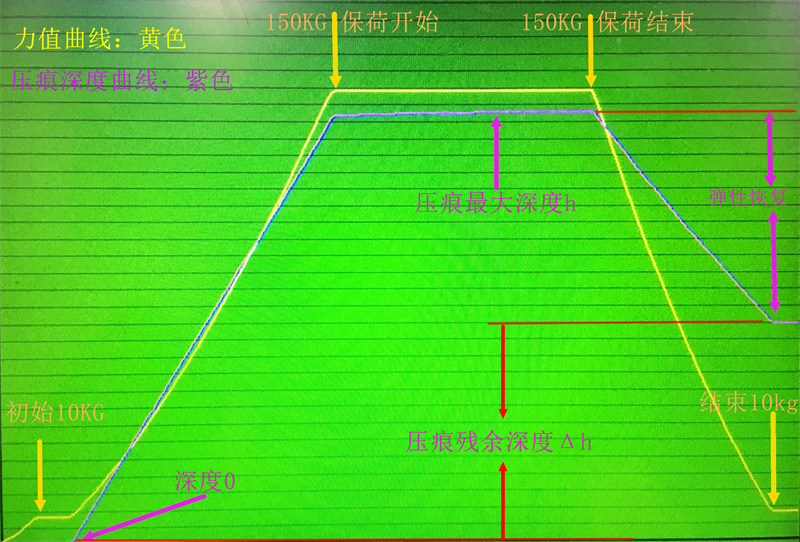

“奧龍芯”曲線詳解 1.力值和壓深曲線。   硬度計工作過程中，主芯片實時讀取壓力傳感器、位移傳感器數據，并將數據轉換成曲線，圖中曲線為28.3HRC硬度塊的力值和壓深曲線。

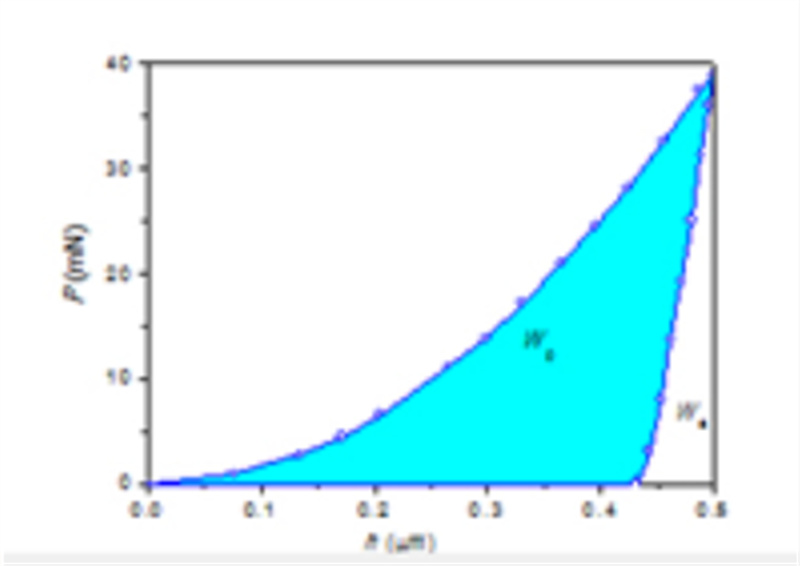

2.壓力-壓深曲線 檢測過程中導出壓力和壓深的同步數據，自動生成壓力-壓深曲線，并得出陰影部分面積，以供彈性模量等研究。	圖中縱坐標為壓力、橫坐標為壓深

精準的硬度修正

如標準硬度曲線是一條直線，如圖中黑色線段。

傳統電動數顯硬度計的硬度自動修正如圖中黃色線段，修正一般分三段，且僅在標定點附近與標準硬度基本吻合，離標定點越遠硬度值相差越大。

經過“奧龍芯”控制方法的進一步改造提升，機器原始硬度曲線如圖中紅色線段。對整個量程的硬度修正給一個共同的系數，硬度曲線將會提升到標準硬度曲線相吻合的狀態，經實驗得出結論：給定一個共同系數后，不做任何區間修正，對24HRC、48HRC和63HRC標準硬度塊進行硬度測試，其與標準塊硬度分別是24HRC誤差為0.9HRC，48HRC誤差為0.2HRC，63HRC誤差為0.8HRC。

現把整個硬度區間劃分為8個以上硬度修正區間，如圖中藍色線段，此修正方法細化整個硬度區間，將電動數顯硬度計的硬度修正簡單化、精準化。

技術參數

標準配置
